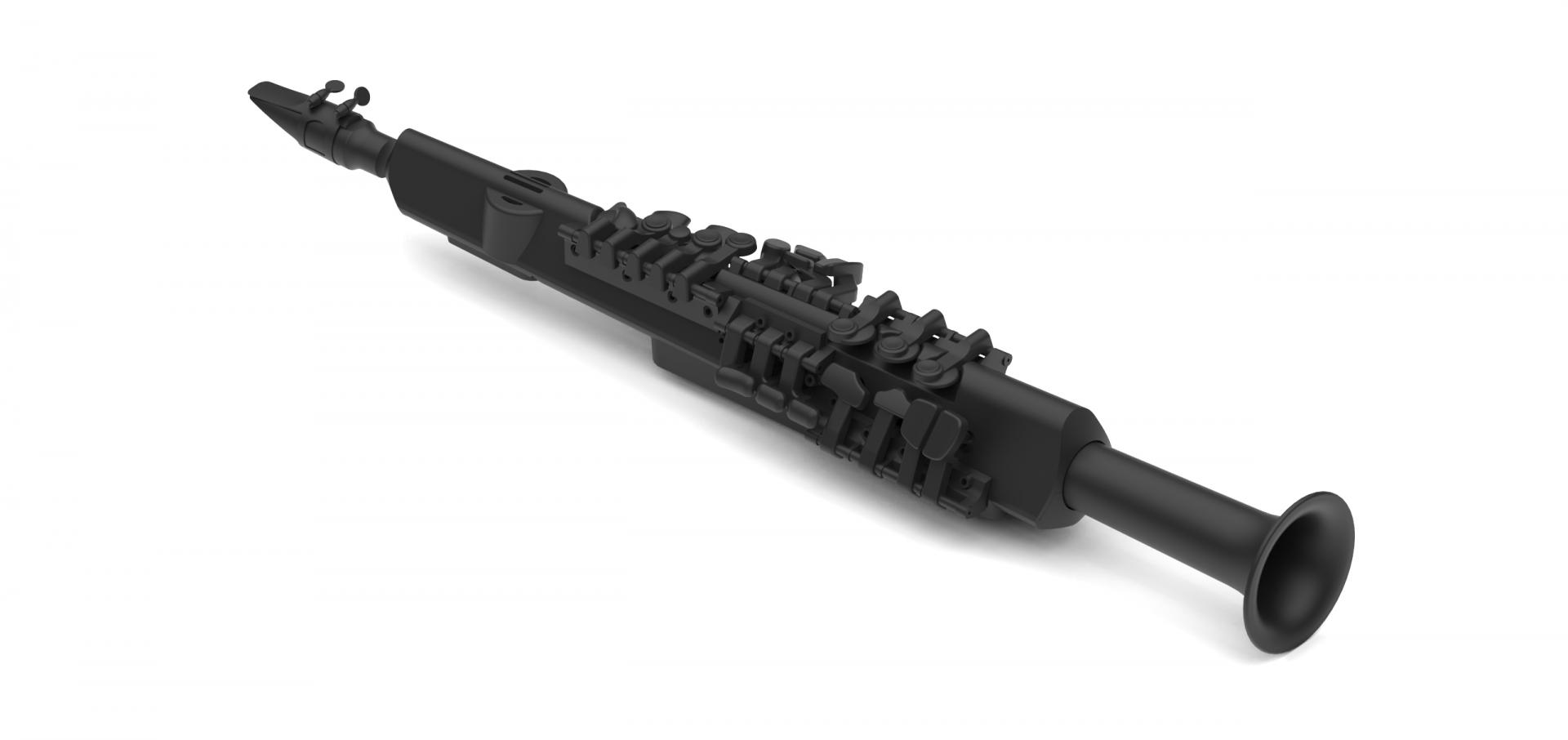

악기 전자 색소폰 3D스캔 후 역설계 한 사례
■ 견적
■ 3D스캔

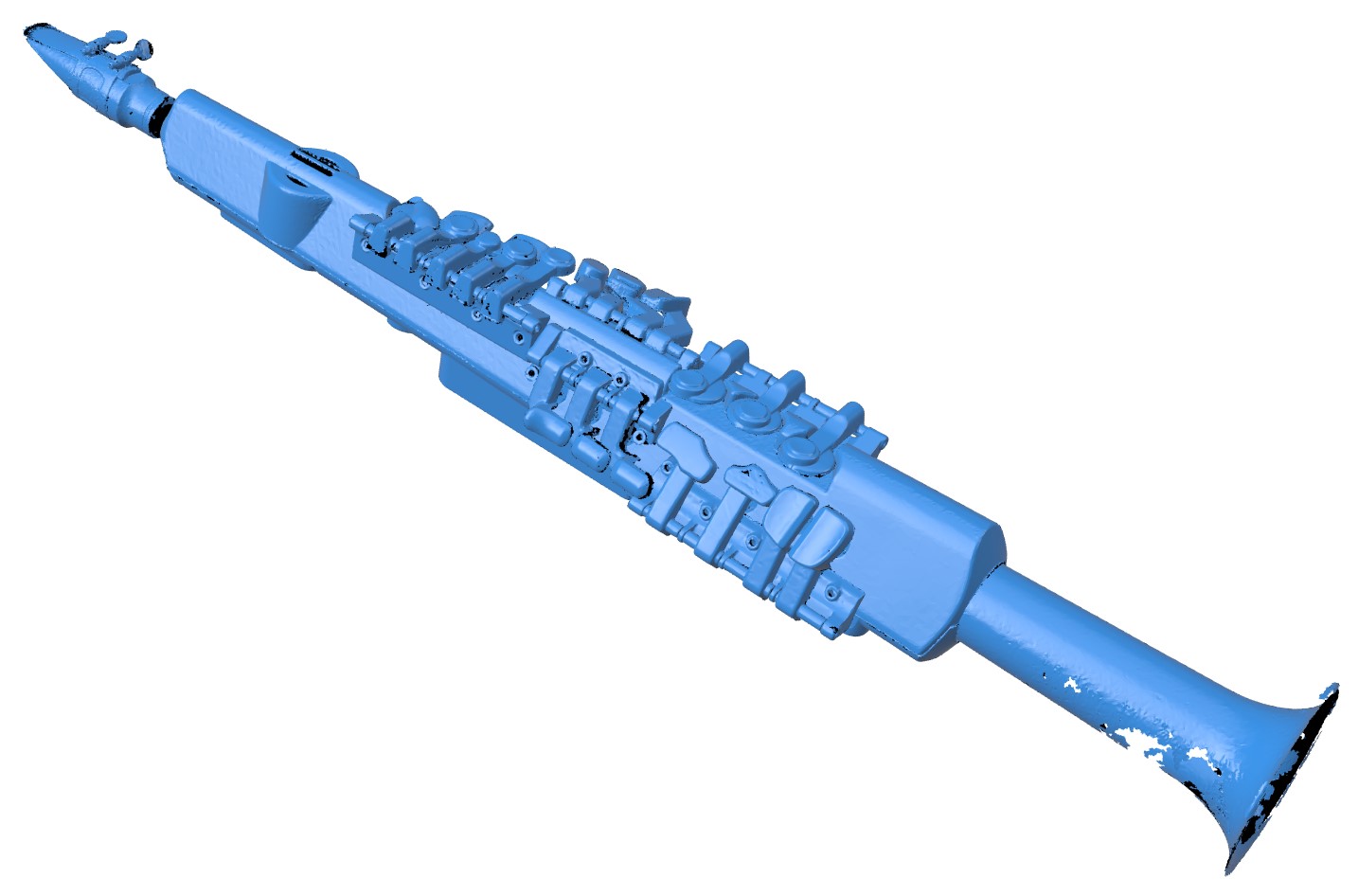

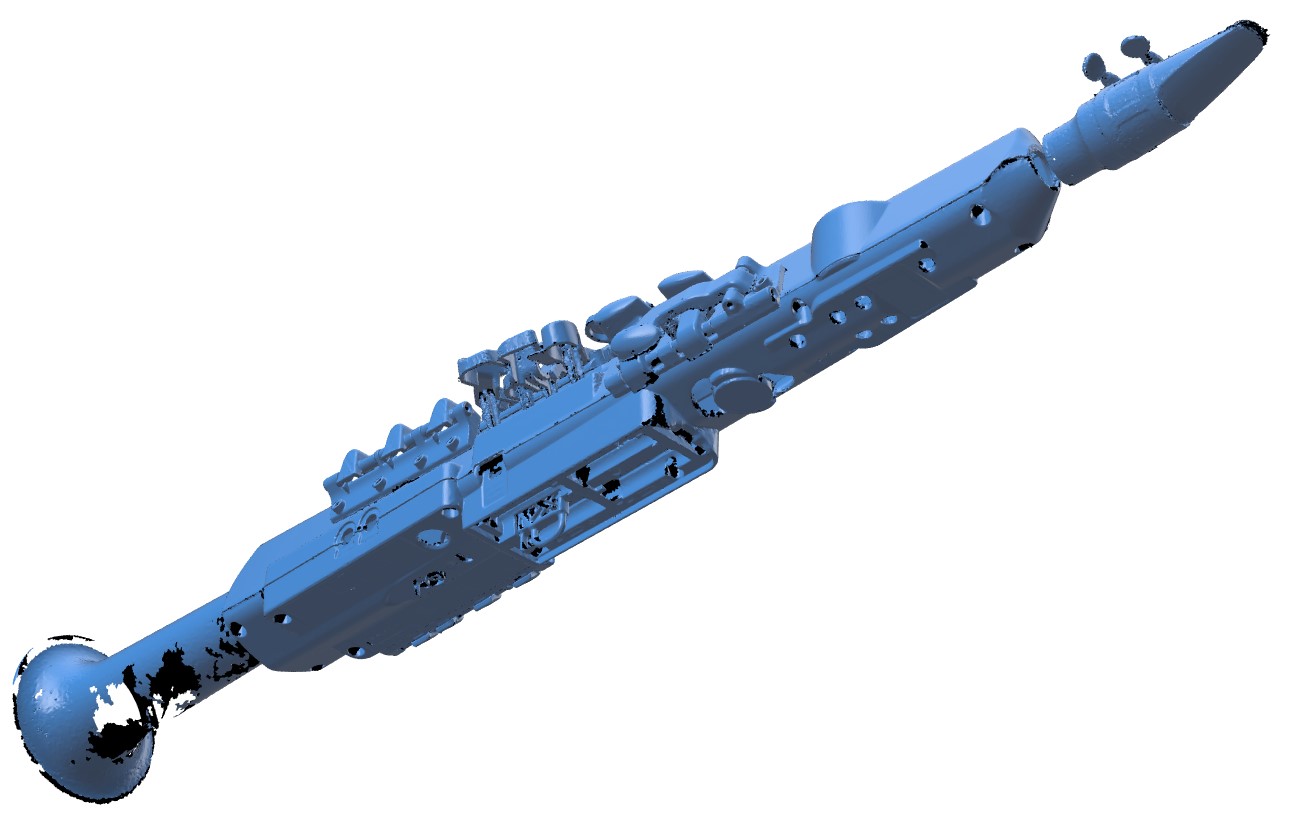

3D스캔 시 사용했던 장비로는 Freescan UE 3D스캐너, 최대 정밀도 ±0.02mm
■ 역설계

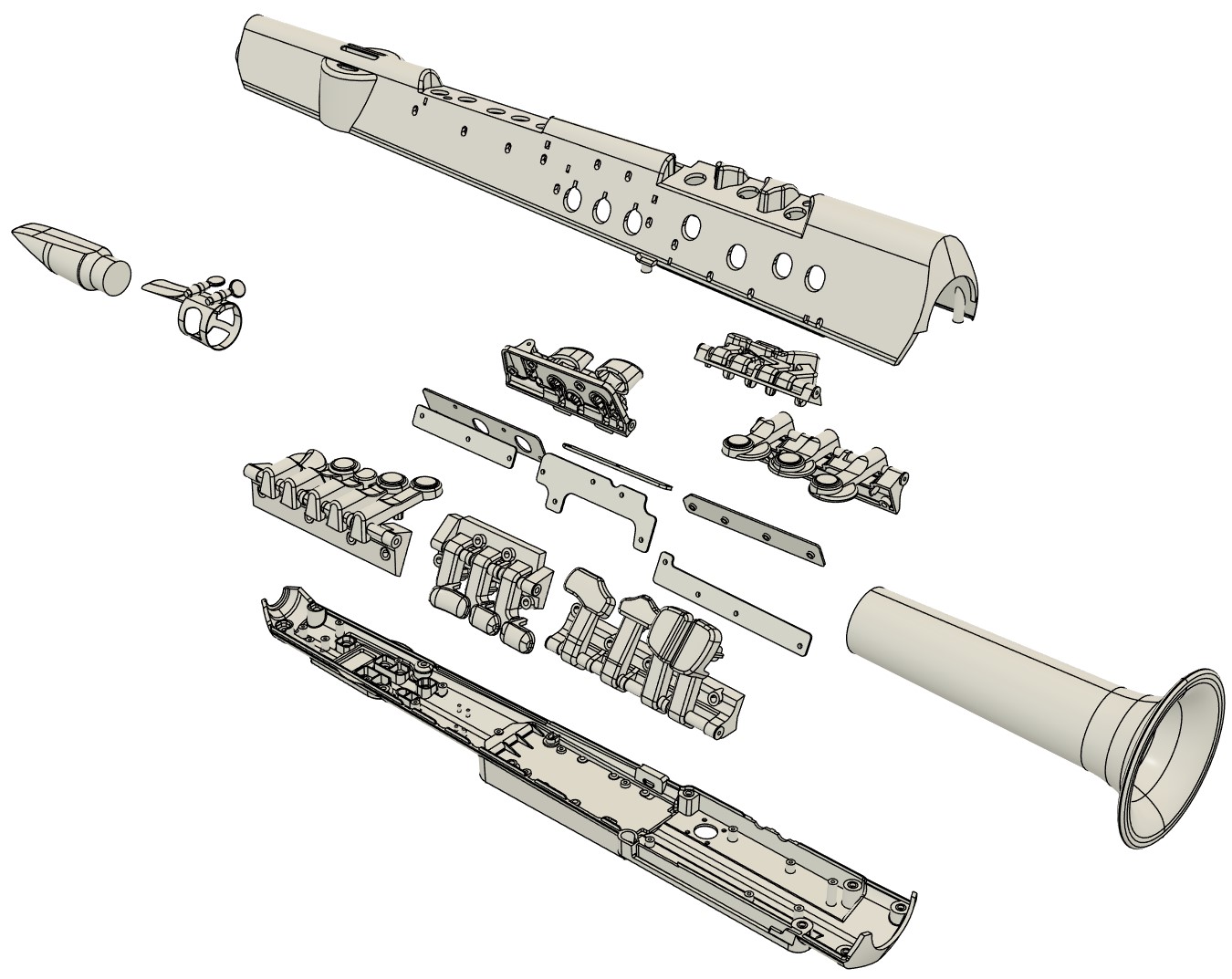

부품 별로 금형설계, 가공에 사용가능하게 끔 좌표 정렬이 된 상태이며 역설계 시 파팅과 구배도 적용돼 있습니다.

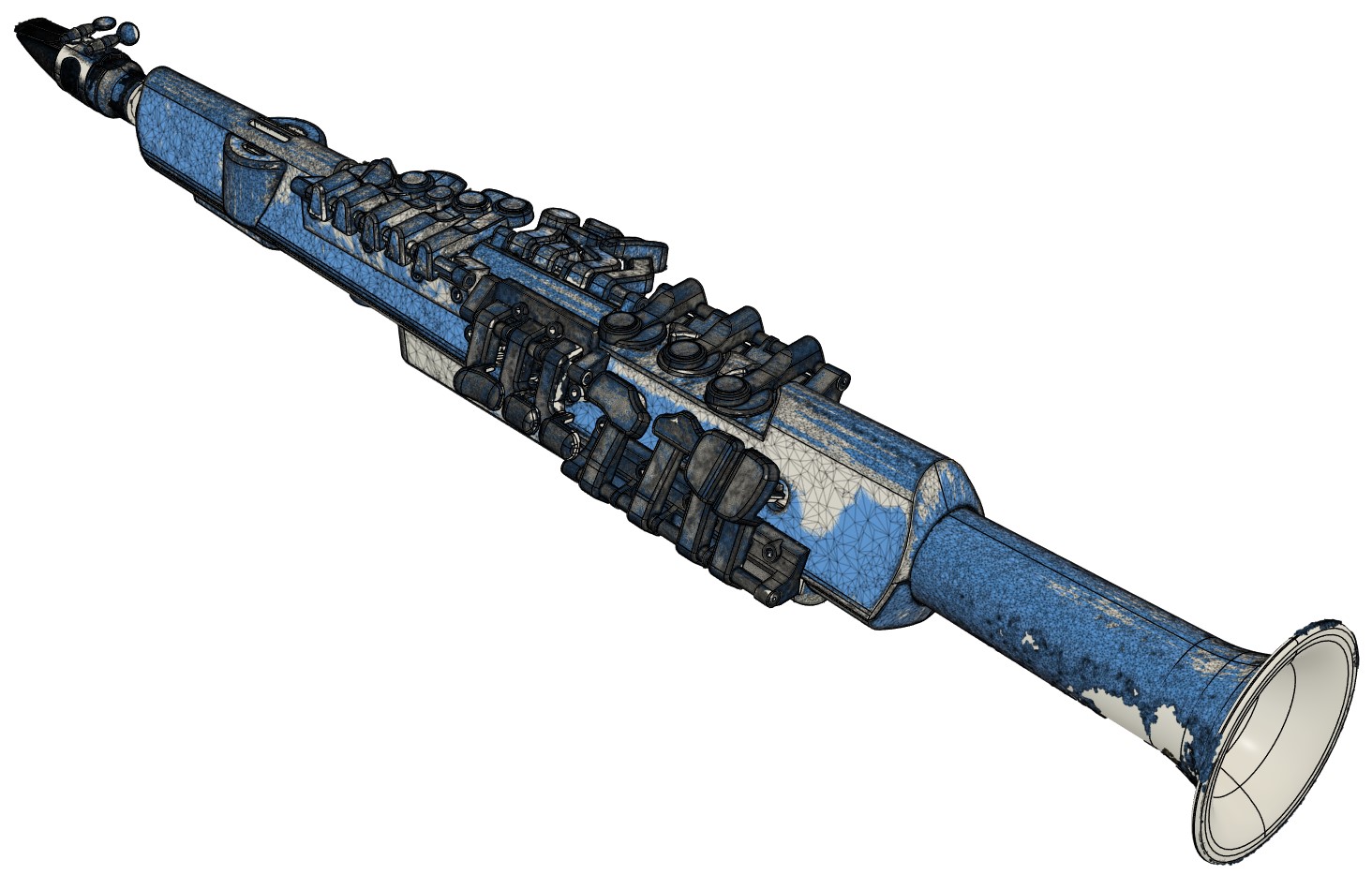

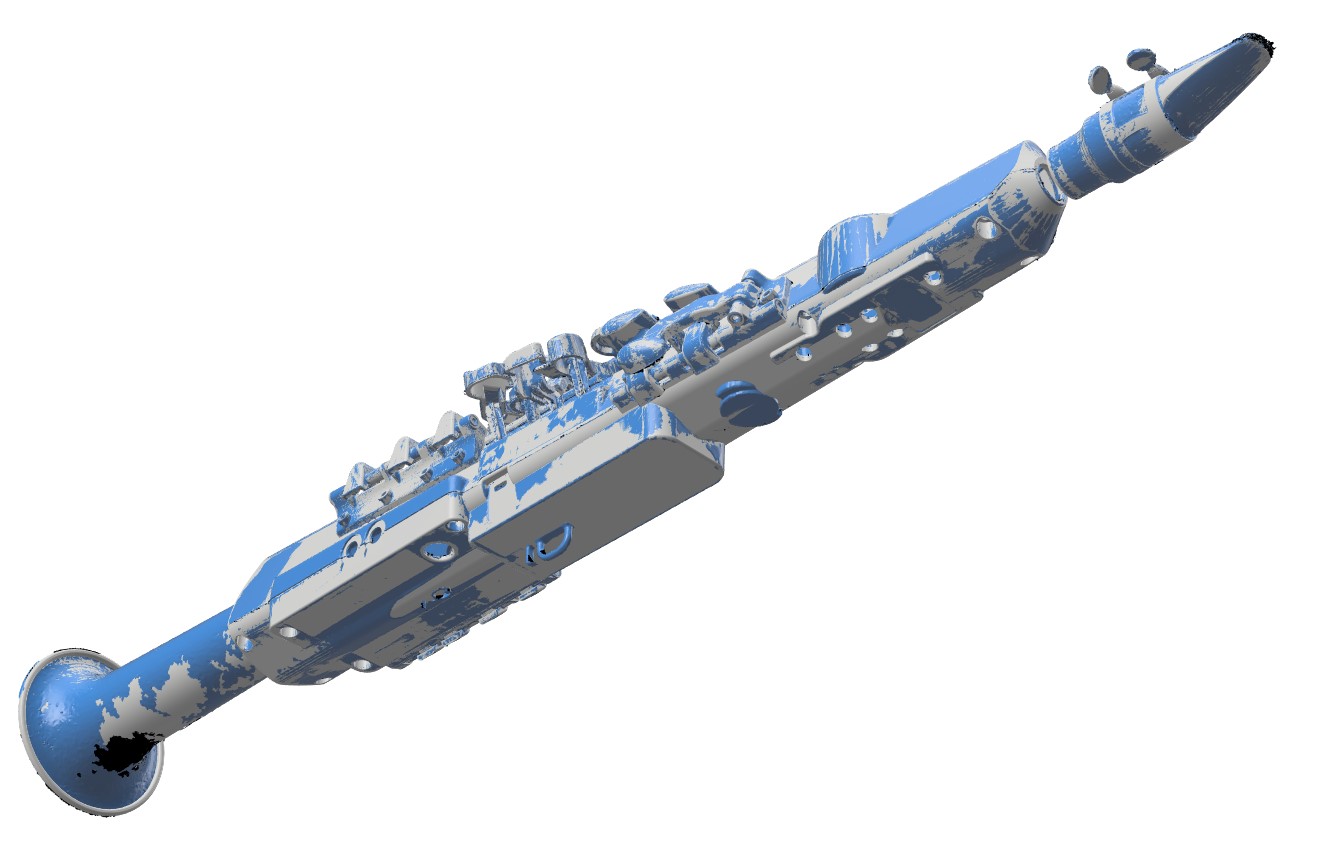

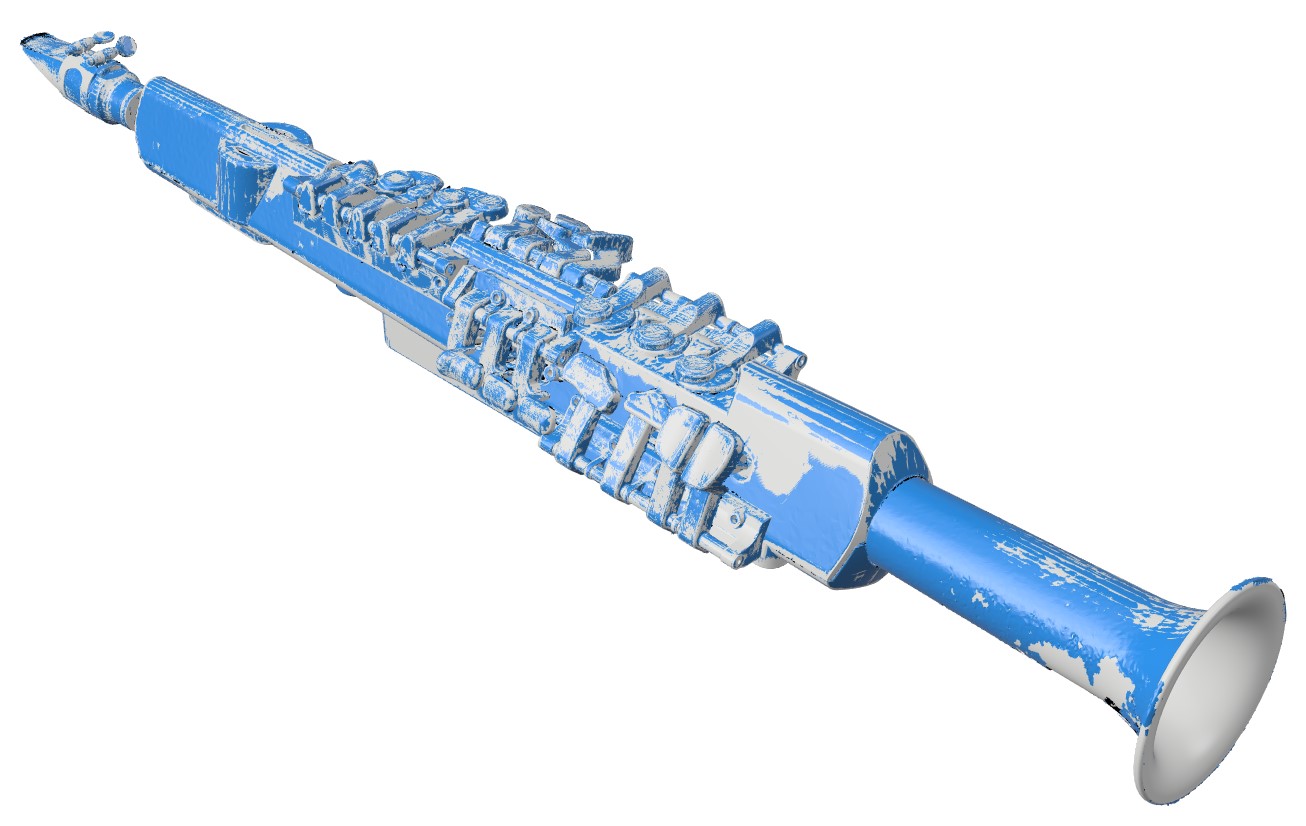

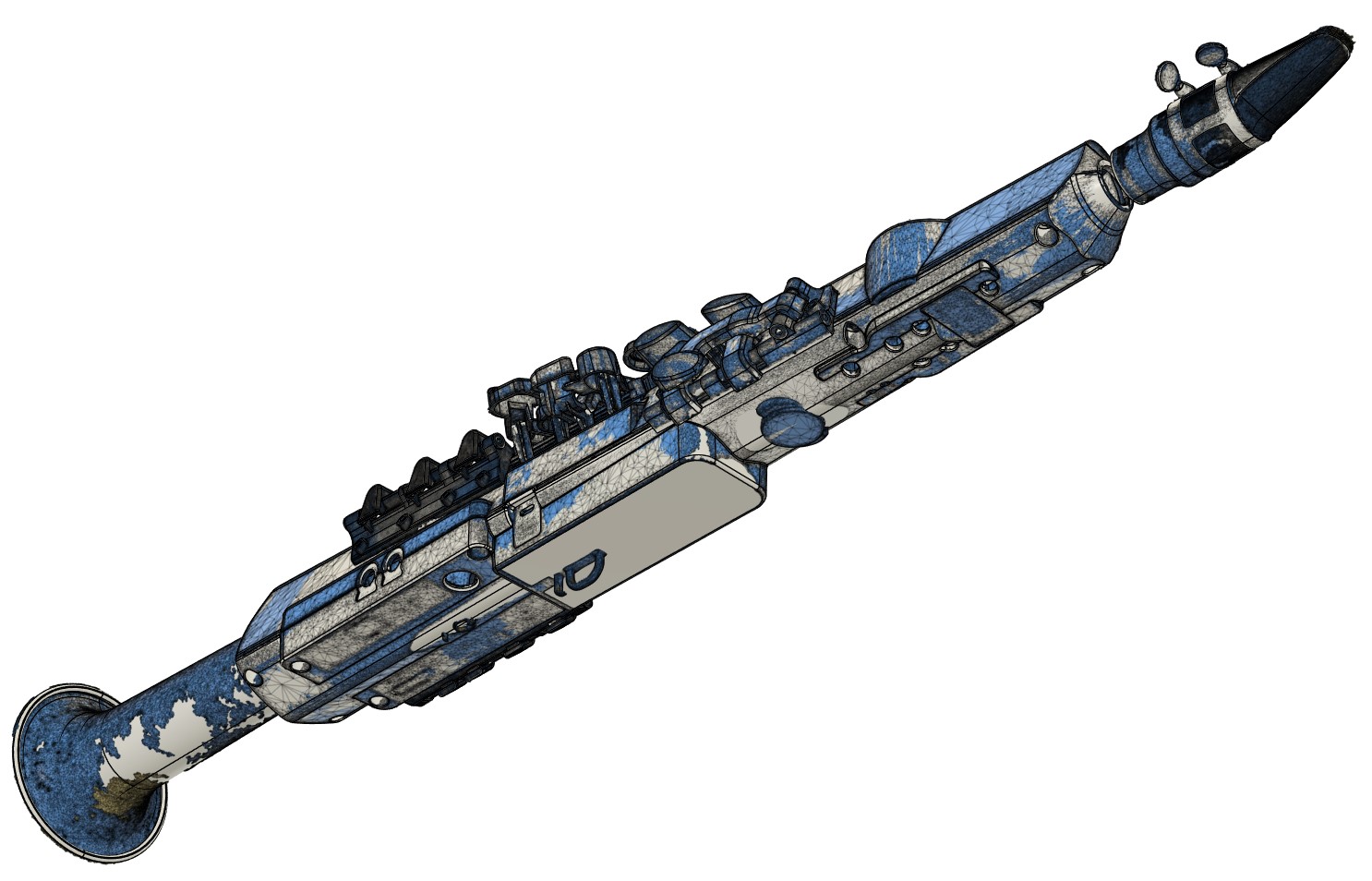

3D스캔 한 메시 데이터와 역설계 데이터 간에 간극은 ±0.1mm 이내로 작업을 한 상태입니다.

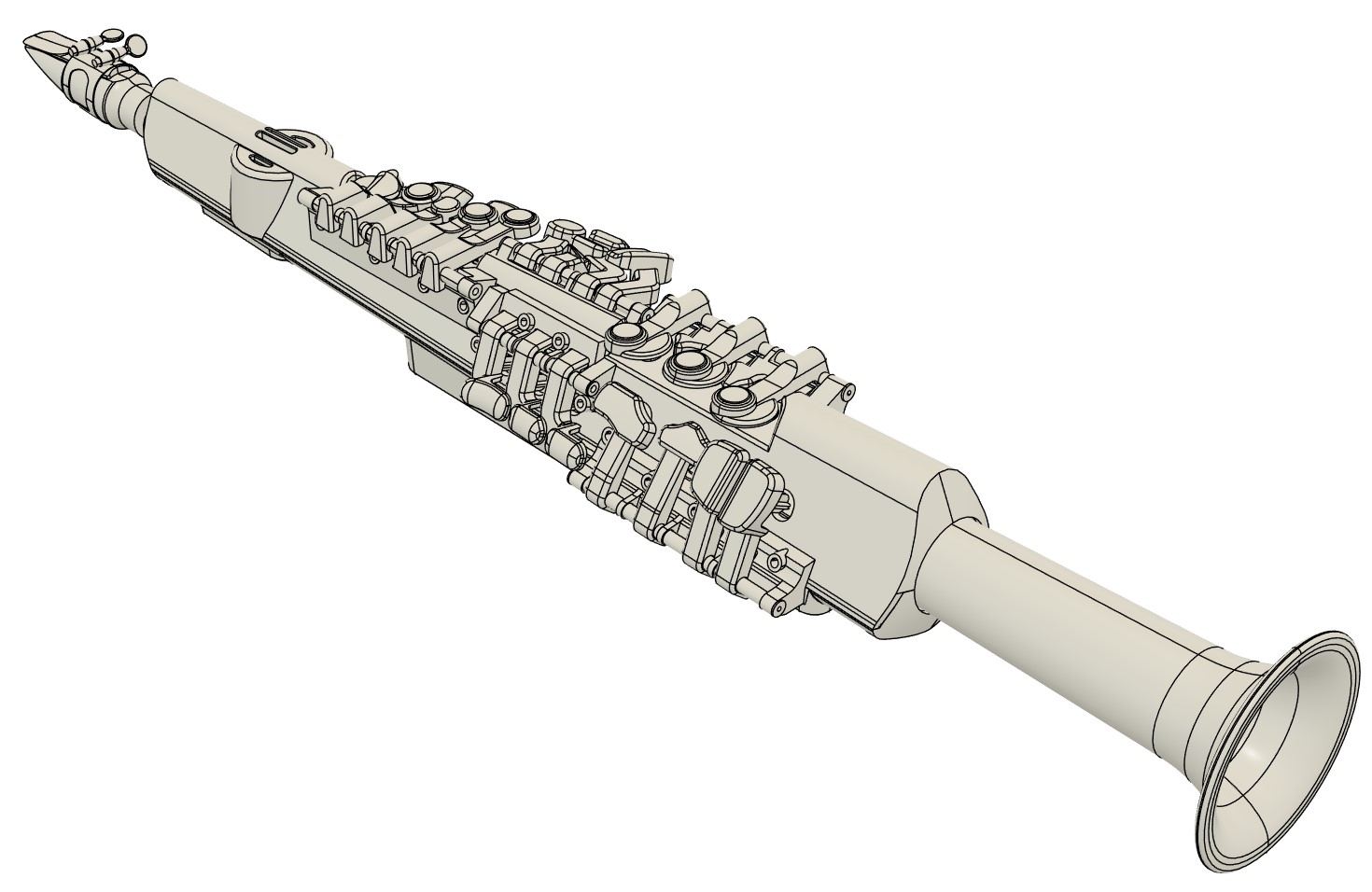

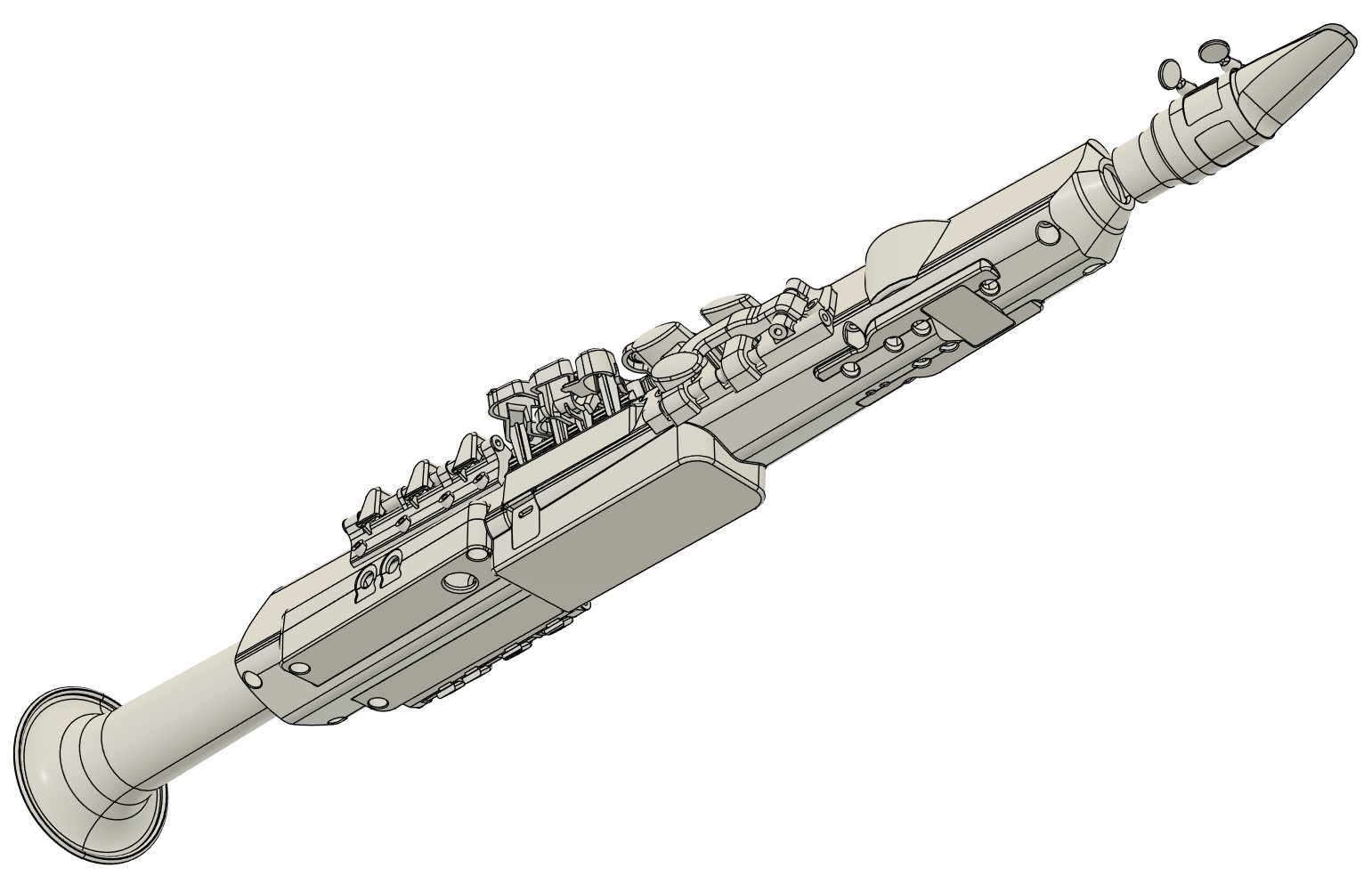

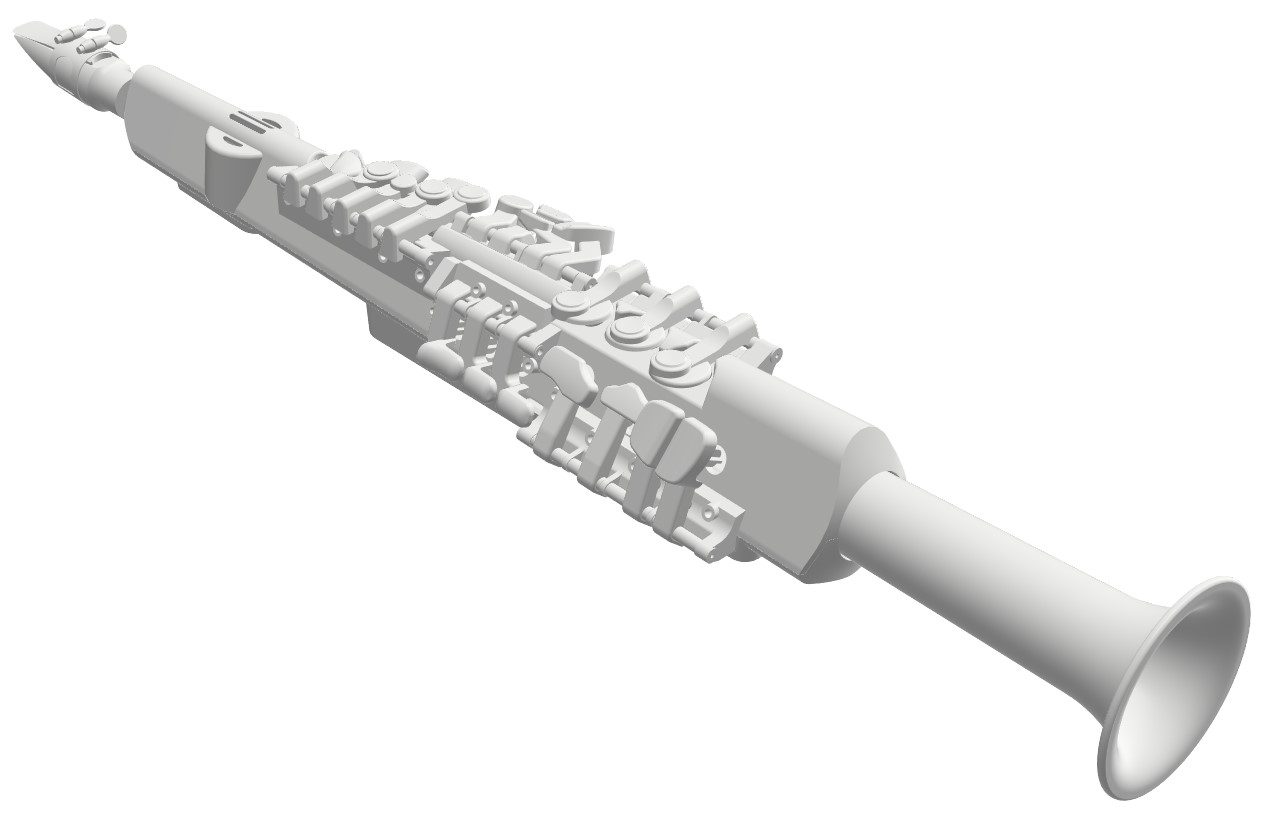

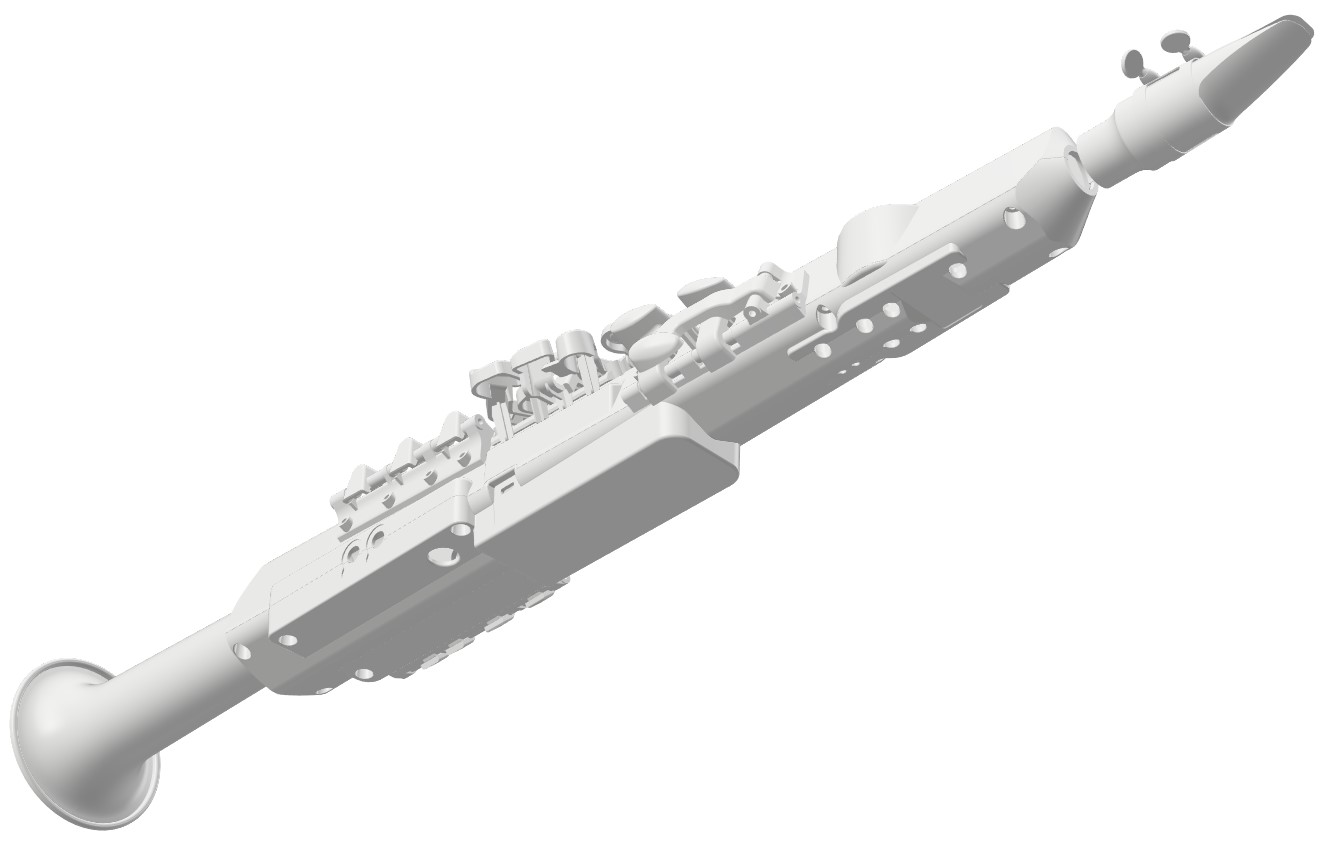

특이사항 없이 마무리 후 솔리드화 된 stp 파일로 납품한 사례입니다.
■ 작업 문의
이만 총총, 알테크(R-tech)
